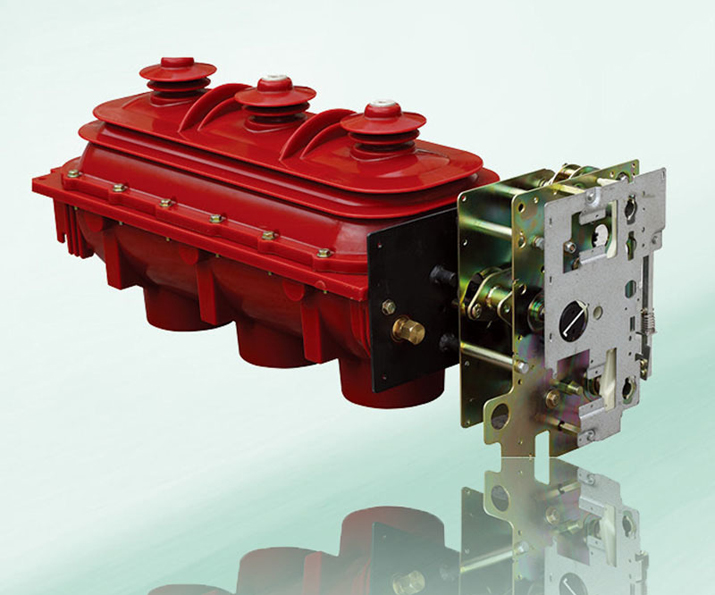

FLN36-12六氟化硫负荷开关

一、产品概述

FLN36-12型六氧化硫负荷开关是集负荷开关、接地开关、隔离开关于一体的多功能中压开关设备，在一个全密封的，具有加强结构的环氧树脂外壳内，充以0.045MPA的SF6气体，用少量的元件实现以上三种功能，因此保证了产品的质量及可靠性，具有绝缘盒开关功能，正常条件下可保证设备安全运行20年。 由独立于开关的手动或电动操动机构进行回路，接地回路的分合和开断，开关的分合速度由弹簧决定，与手动速度无关，在加装自动化仪表后，可实现遥感和遥控。

二、主要技术参数

序号 名称 单位 数值 1 额定电压/最高电压 KV 10/12 2 额定电流 A 630 3 额定短路开断电流 KA 630 4 额定短路关合电流 KA 50 5 机械寿命 次 3000 6 工频/冲击耐受电压 KV 42/75 7 额定动稳定电流 KA 50 8 3S额定短时耐受电压 KA 20 9 额定SF6气体气压 MPS 0.045

三、主要技术参数

序号 名称 单位 数值 1 额定电压/最高电压 KV 10/12 2 额定电流 A 125 3 额定短路开断电流 KA 31.5 4 额定短路关合电流 KA 80 5 机械寿命 次 3000 6 工频/冲击耐受电压 KV 42/75 7 额定转移电流 A 2000 8 额定SF6气体压力 MPS 0.045

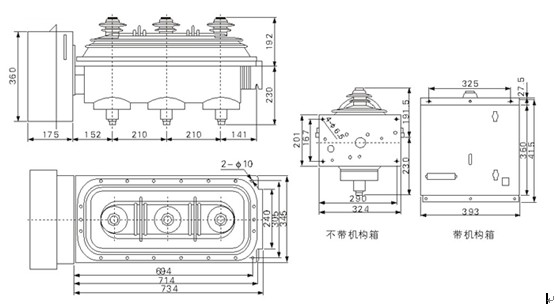

四、外形及安装尺寸
