GW5-40.5高压隔离开关

一、前言
    GW5系列隔离开关自1996年投产以来,以其结构简单、性能良好、规格品种齐全,安装方式灵活多样而受到国内外用户的欢迎。它广泛地应用在我国35-110千伏的输变电网路中。
    多年来我厂不断对本产品进行了改进。产品质量不断提高,规格品种增多,技术参数提高,全部满足GB1985--80户外隔离开关标准的要求。为了采用IEC标准,在征集用户意见的基础上,近年对GW5系列隔离开关进行了完善化设计。完善化的产品,电气和机械性能均有较大提高。主要是:
    1、泄漏比:普通性达到1.7CM/KV,防污型达到2.5CM/KV。
    2、导电部分对地最小空气距离:
       35kv为400mm,60kv为630mm、110kv为1000mm。
    3、动稳定电流:主闸刀达到100A;接地刀达到47KA。
       热稳定电流:主闸刀达到4秒31.5KA,接地刀达到4秒20KA。
    4、增加传动箱,使三极联装十分方便,分合闸操作更为灵活轻便,准确可靠。
    5、新设计的CS17G组合式手力机构,安装灵活,防雨性能好,并有指示灯和电磁锁。
    6、机械寿命在不调整条件下连续分、合操作达10000次。

二、用途、特点
    GW5系列隔离开关是由35KV、60KV和110KV三个电压等级组成的系列产品。供高压线路在无载情况下进行换接,以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用,在主闸刀处于正常分闸位置时,可提供一个符合安全要求的可见的绝缘距离,也可以用于分、合很小的电容电流或电感电流。
    GW5系列隔离开关按照结构特点及使用场合分为如下几种类型。

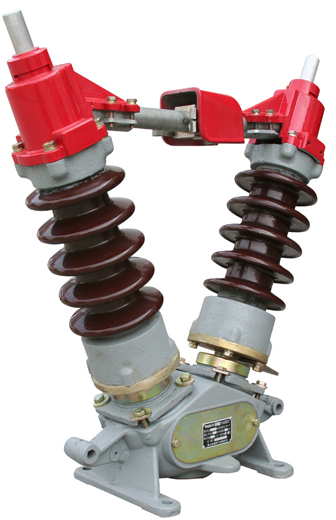

    GW5-35、60、110型户外隔离开关是由三个独立的单相隔离开关组成的三相高压电器,又是派生其它特殊结构的基本单元,其外形图见1(a),图1(b),以下简称为普通型隔离开关。
    GW5-35、60、110w(Dw)型户外高压隔离开关,是在普通型(接地型)隔离开关的基础上将普通型棒式支柱绝缘子改成防污型棒式支柱绝缘子而成。适用于污秽地区。以下简称防污型隔离开关。
    GW5-35、60、110K型户外隔离开关是在普通隔离开关上增设分闸弹簧、缓冲装置等零件而成。通常与JW1型接地开关联合使用,用以代替终端变压器高压侧的断路器。以下称为快分型隔离开关。
    GW5-35、60、110Z型户外隔离开关,是在普通隔离开关在空间不同方位上进行安装布置而成。通常与JW1型接地开关联合使用,用以代替变压器高压侧的断路器。以下称为快分型隔离开关。特殊安装型又可以分为倒装、侧装、侧装、倾斜25°三种安装方式。其中倒装型隔离天关上所用棒式支柱绝缘子系特殊制造的倒伞式支柱绝缘子。
    Gw5系列户外隔离开关规格全、种类多、性能可靠、结构简单、安装检修容易,适用范围广,通用性系列性强。当采用特种安装形式,时可使变电所布线更为灵活,并可大量减少占地面积,节省金属构架,若配用硬母线,则布线更为整洁、清晰。

三、技术数据
1、本系列隔离开关符合GB1985-80“交流高压隔离开关”标准的各项规定。
2、隔离开关主要技术参数见表一


表一

分类

型号

额定电压(KV)

最高工作电压(KV)

额定电流(A)

主闸刀

接地刀

接地种类

所配机构

极限通过电注(千安峰值)

4秒热稳定电流(千安有效值)

极限通过电注(千安峰值)

4秒热稳定电流(千安有效值)

主闸刀

接地刀

普通型(防污型)

GW5-35D、60DW、110

35
60
110

40.5
69
126

630

72

16

47

20

不接地

GS17G见注1

GS17G见注1

1000
1250
1600
2000

100

31.5

单接地

双接地

快分型(防污型)

GW5-35D、60K KW、110

630

72

16





不接地





1000

100

31.5

1250

100

31.5

特殊型(防污型)

GW5-35、60Z、110ZW

倒装

630

72

16

47

20

不接地





侧装

1000

100

31.5

单接地





倾斜25

1250

100

31.5

双接地






四、动作原理
(一)普通型、防污型、特殊安装型隔离开关的分、合闸动作基本是相同的。三极联动时,需将安装完成的各独立的隔离开关单极分别按图18、图19、图20、图21、图22、图23用拉杆连臂等零件连接起来。水平安装时传动箱的位置可以根据需要,置于任意两极之间,也可置于三极的任意一端。主闸刀操动机构则置于其下。用11/4”水煤气管与其连接。GW5-35、60、/600、1600配CS17机构时(即90°转动),可将机构放在任意一极的下面用11/4”水煤气管和万向接头等零件与隔离开关底座中的轴连接起来。特殊安装须分别按图21、图22、图23进行连接。
    当断路器已经分闸,这时CS17G手力机构中信号已亮,需要对隔离开关的主闸刀进行分闸时,首先用电磁钥开启CS17G手力机构中的电磁锁(图13中的项4)其次把遮板(图13中的项2)推开,再将拔杆(图13中的项3)移至“E”形槽的中间位置(即操作档)之后,方可反时针水平旋转手柄180°,分闸终了,将拔杆移至“E”形槽的“锁分”位置,进行合闸操作时,将拔杆移至操作位置后进行合闸操作,操作完了将拔杆移至“E”形槽的“锁合”位置,并将遮板推合,取出电磁钥,盖上机构盖板。
    为了确保安全,在分、合闸终了,还可以将手柄(图13中的项1)拧下,另行保管,待下次操作时重新拧上。
    在机构主轴旋转的同时,通过连接用的水煤气管与传动机构箱带动的隔离开关中的一个支柱绝缘子转动,此时通过装在底座中的一对啮合的伞齿转动另一个支柱绝缘子从而保证了左右触头分、合闸动作的一致性。主闸刀的分,合闸转角均为90°,其分、合状态由传动机构中拐臂的两个死点限定。
    其中GW5-35、60/630、1000在配用90°转动的CS17型手力机构情况下,当进行分、合闸操作时,首先把机构上手柄置于水平位置,再水平旋转,其顺时针方向为合闸,反时针方向为分闸。主闸刀的分、合位置由操动机构上相应的位置限定。操作完成后,将手柄竖起,用锁环扣住。
    操动机构中的辅助开关与机构的主轴直接连动在一起,在分、合闸动作时将相应的触点切断或闭合,发出相应的分、合信号。
    接地闸刀的分合动作是通过11/4”水煤气管连动三相同步动作的。接地刀与主闸刀的机械连锁是通过机构上的连锁板来实现的。
    当用CS17G手力操动机构进行操作时,其操作程序可参照主闸刀配用的CS17G的操作程序。
(二)快分型隔离开关的分、合闸动作与普通型相同,由于要求快分型隔离开关有较快的分闸速度和固有分闸时间(不大于0.5秒),所以在普通型的基础上加装了分闸弹簧装置(见图14),缓冲装置(见图15)。传动机构为CS1-XG型手力操动机构。这样,在隔离开关合闸过程中,一方面左、右触头同时闭合,一方面将分闸弹簧拉紧。在操动机构的作用下使弹簧处于储能状态。当操动机构中的电磁铁接到分闸信号而动作时,机构部分释放分闸弹簧。隔离开关支柱绝缘子在弹簧的拉力作用下迅速转动,实现了隔离开关的快速自动分闸。在缓冲器的作用下触头平稳地停止在分闸位置。
