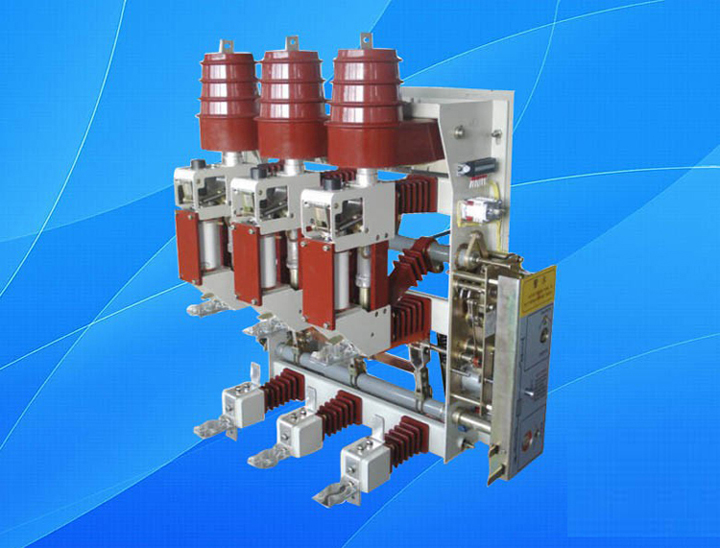

FKN12-12挂墙式负荷开关

一、产品概述:
FKRN12-12D系列压气式负荷开关----熔断器组合电器可以分合负载电流，过载电流，开断线短路电流。此开关适用于12KV及以下三相配电系统中，作为变压器，电缆，架空线路等电力设备的控制和保护之用；特别适用于城网，农网的终端变电站及箱式变电站。并适用于环网，双辐射供电单元的控制和保护。FKRN12-12D系列压气式负荷开关可以分为负载电流和过载电流。本系列产品具有结构紧凑，设计合理，连锁可靠，绝缘水平高的特点；弹簧储能操动机构使分，合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。钟形绝缘罩下部有安全挡板，关闭后隔绝了带电部分，踢狗了环网柜的防护等级，采用铜钨合金的弧触关和梅花状主触头，使开关到点可靠，电寿命长。该系列产品维修容易，操作方便，运行可靠。
本系列产品的设计和制造负荷下列标准：
GB3804《3-63KV交流高压负荷开关》
GB16926《交流高压负荷开关熔断器组合电器》
GB1985《交流高压隔离开关和接地开关》
IEC265《额定电压1KV以上52KV以下高压负荷开关》
IEC420《交流高压负荷开关---熔断器组合电器》

二、使用环境
1.周围空气温度不高于+40°c，不低于-25°c。
2.海拔不超过1000m.
3.相对湿度：日平均值不大于95％，月平均值不大于90％，
4.周围空气盈不受腐蚀性或可燃性气体及水蒸气等明显污染。
5.无经常性的剧烈振动。

三 、动作原理及操作顺序
1.手动操作：合闸：将操作手柄插进操作连锁部件的负荷开关主轴孔内，按面板提示方向旋转，主轴带动四连杆储能机构使合闸弹簧被压缩，当机构过死点时，脱扣装置的扣板解扣，在合闸弹簧的作用下，开关迅速合闸。
   分闸：反方向旋转操作手柄，主轴带动储能机构旋转，此时储能机构中的自锁装置被分闸杠杆解锁，在分闸弹簧的作用下，开关迅速分闸。
手动机构也可以装上电磁分励脱扣器，分闸是接通电源即可。
2.电动操作：给电动机构加上电源，只要发出合闸或分闸指令，就能自动完成负荷开关及熔断器组合电气的合，分闸操作。另外，电动机构侧装有分励脱扣器，需要分闸时，接通电源，也能完成分闸擦欧洲哦。
3.接地开关操作：江操作手柄插入操作连锁部件的接地开关主轴上，按面板提示方向旋转即可，但用力大小要适用，确保合闸到位。分闸时反之。

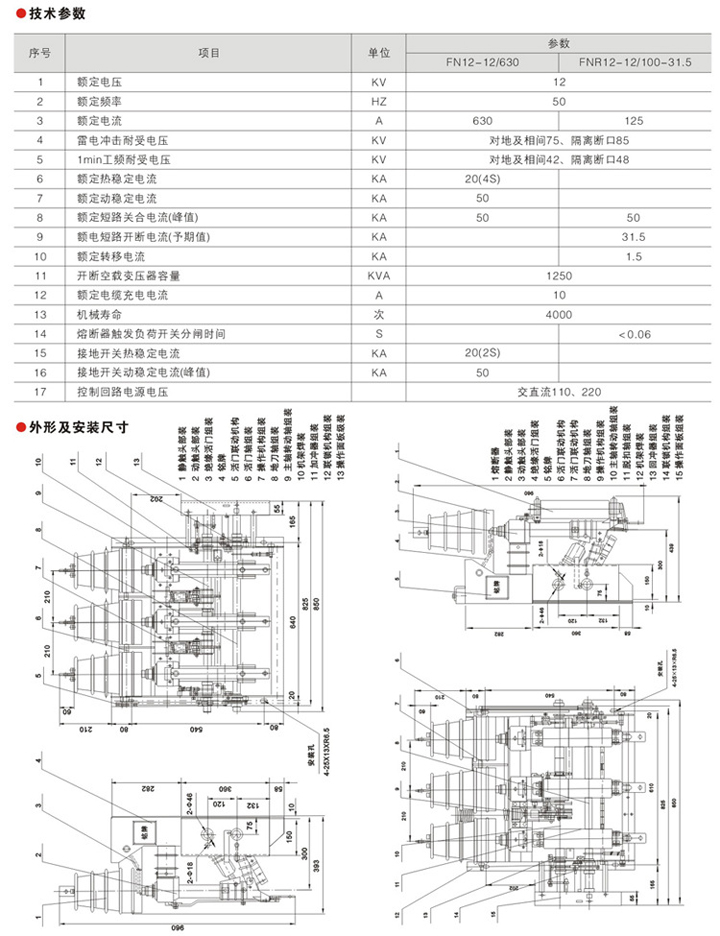

四、技术参数
