产品总汇|ZN63(VBM7)-12侧装式真空断路器

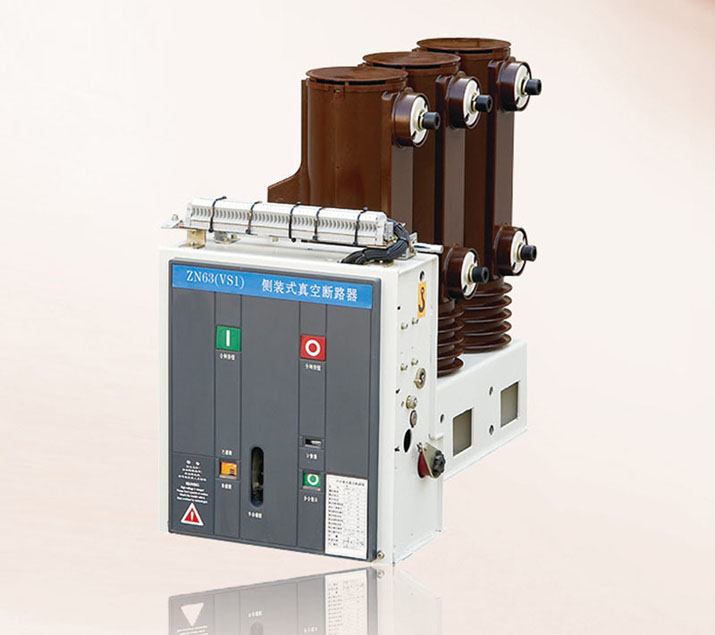

ZN63(VBM7)-12侧装式真空断路器

一·产品概述
    ZN63(VS1)-12型侧装式真空断路器系户内高压开关设备,适用于额定电压12kV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下频繁操作,或多次开断短路电流的场所。
    ZN63(VS1)-12型侧装式真空断路器采用固定式安装,主要用于固定式开关柜,该断路器既可单独使用,又可用于环网供电、箱式变或各种非标供电系统。

二·使用环境
1. 环境温度:不高于+40℃,不低于-15℃(允许在-30℃时储运)。
2. 海拔高度:不超过1000m。
3. 相对湿度:日平均值不大于95%,月平均不大于90%,饱和蒸汽压日平均值不大于2.2×10 MPa,
月平均不大于1.8×10 MPa。
4. 地震烈度:不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
2. 海拔高度:不超过1000m。
3. 相对湿度:日平均值不大于95%,月平均不大于90%,饱和蒸汽压日平均值不大于2.2×10 MPa,
月平均不大于1.8×10 MPa。
4. 地震烈度:不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

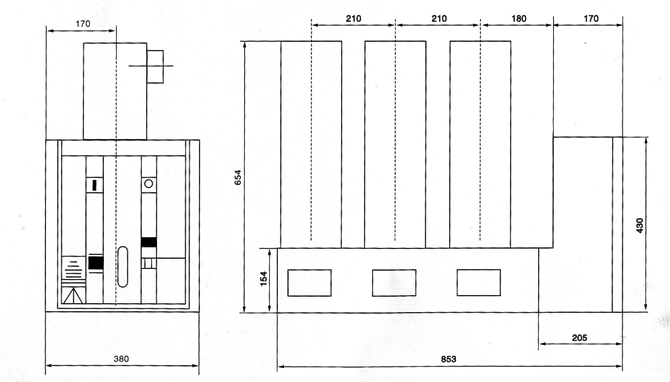

三·外形尺寸(侧装式户内高压真空断路ZN63(VS1)-12)



三·主要技术参数(侧装式户内高压真空断路ZN63(VS1)-12)

序号 项目 单位 参数
1 额定电压 KV 12
2 额定绝
缘水平
额定雷电冲击耐受电压峰值 KV 75
1 min工频耐压
42
3 额定短路开断电流 KA 20/25 31.5
4 额定电流 A 630
1250
630
1600
2500
5 额定热稳定电流(有效值) KA 20/25 80
6 额定动稳定电流(峰值) 63 80
7 额定短路关合电流(峰值) 63
8 额定短路开断电流开断次数 50
9 二次回路工频耐受电压(1min) V 2000
10 额定操作顺序   分-0.3s-合分-180s合分
11 额定热稳定时间 S 4
12 额定单个/背对背电容器组开断电流 A 630/400
13 机械寿命 10000
