ZN63(VS1)-12中压固封式真空断路器

一、产品概述

VBI型户内中压固封式真空断路器是本公司自行研制、开发的新一代真空断路器、VBI真空断路器适用在以空气为绝缘的户内式开关，用于交流50Hz、额定电压12KV及以下的电网中起控制和保护作用，VBI真空断路器在频繁操作和需要开断路器电流的场合下具有极为优良的性能、完全满足自动合闸的要求并具有高的可靠操作与使用寿命。     VBI在开关柜内的安装形式即可以是固定式，也可以是安装于手车，VBI可安装于KVN28、KYN96型开关柜或配套于其它铠装中置柜，可提供额定电流为630A、1250A、1600A固封极柱真空断路器，可安装于650mm柜宽的开关柜。     VBI固封式真空断器符合GB、IEC和DL标准和规范，GB/T11022、IEC60694高压开关设备和控制设备标准的共同技术条件：GB1984、DL403、JB3855交流高压断路器。

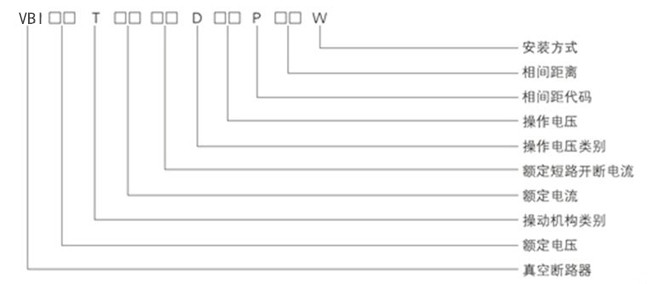

二、型号及含义

注：操动机构改革类别：T-代表弹簧操动机构 M-代表永磁电动操动机构 操动电压类别：D-代表直流 A-代表交流安装方式类别：W-手车式 F-代表固定式

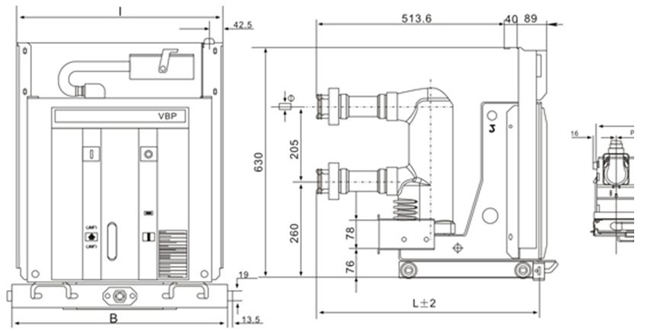

三、外形及安装尺寸

参数 P A B I L Φ 630A~1250A 20KA~31.5KA 150 502 503 498 609 35 210 650 653 648 600 35

参数 P A B I L Φ 630A~1250A 20KA~31.5KA 210 650 653 648 609 35 150 520 503 498 600
