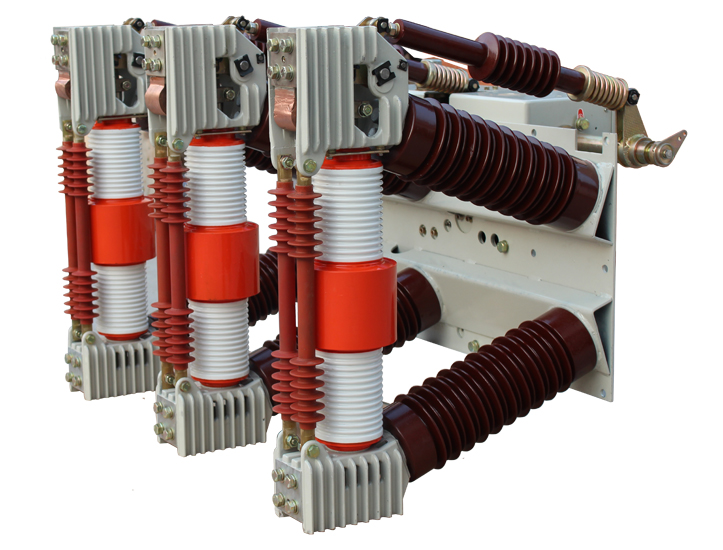

ZN12-40.5户内高压真空断路器

一、产品概述
      ZN12-40.5型断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用于手动操作。本产品设计有：350mm,400mm,460mm 等多种相间距离，用户与不同型号的开关柜配合使用更加方便。
      可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用。

二、使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa，
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

三、技术参数

序号	项目	单位	参数
1	额定电压	kV	40.5
2	额定电流	A	1250 1600 2000
3	额定短路开断电流	kA	25 31.5
4	动稳定电流（峰值）	kA	63 80
5	4s热稳定电流	kA	25 31.5
6	额定短路关合电流（峰值）	kA	63 80
7	额定短路电流开断次数	次	20
8	额定操作顺序		分-0.3s-合分-180s-合分
9	额定雷电冲击耐受电压（全波）	kV	185
10	1min 工频耐受电压	kV	95
11	合闸时间	ms	50-85
12	分闸时间	ms	40-85
13	机械寿命	次	30000
14	额定短路电流开断次数	次	30
15	储能电动机额定功率	W	275
16	储能时间	s	≤15
17	储能电动机额定电压	V	≌110 ≌220
18	分合闸电磁铁额定电压	V	≌110 ≌220
19	失压脱扣器额定电压	V	≌110 ≌220
20	过流脱扣器额定电流	A	5
21	铺助开关额定电流	A	AC110、DC5
22	触头允许磨损累计厚度	mm	3

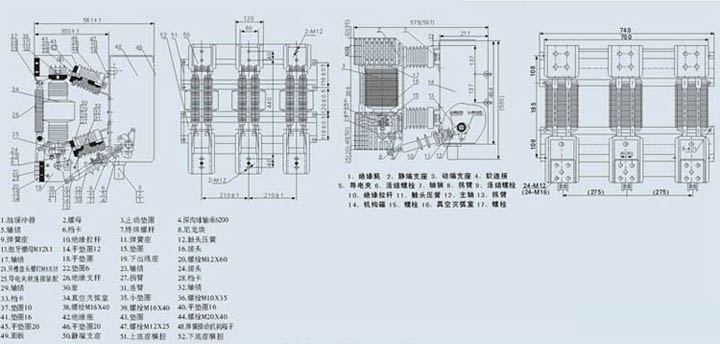

四、外形及安装尺寸
